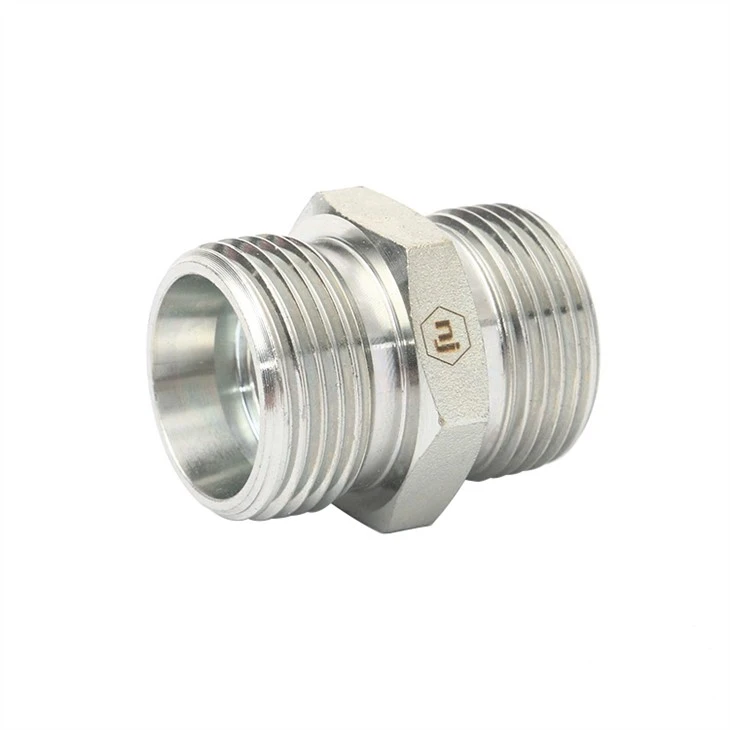

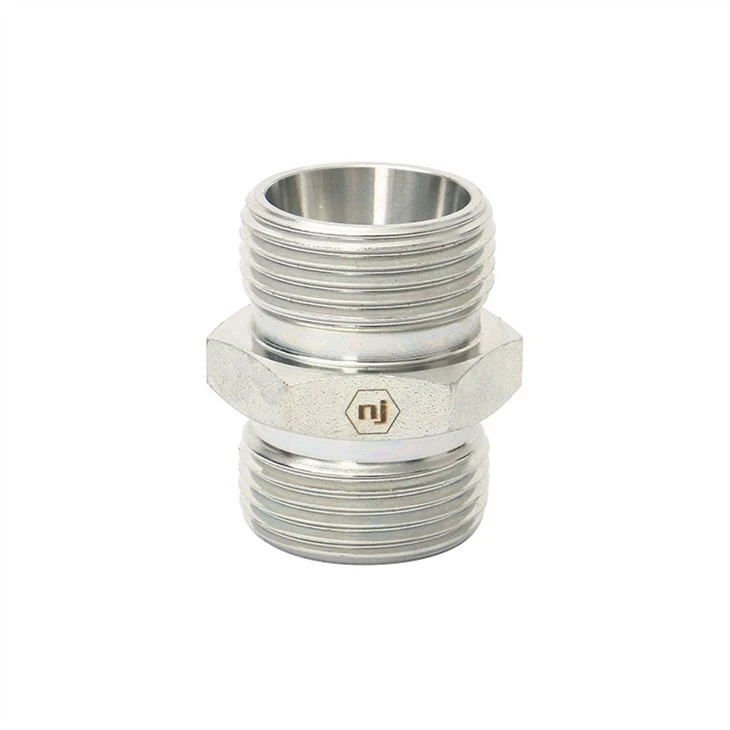

Trubkové fitinky typu s metrickým závitem
Tvar: Rovný
Závit 1 Typ: Metrický závit
Závit 2 Typ: Metrický závit
Trubkové fitinky typu s metrickým závitem
Číslo dílu:
1C/1D
Atributy:
Materiál: ocel
Tvar: Rovný
Závit 1 Typ: Metrický závit
Závit 2 Typ: Metrický závit
代号ČÁST Č. | 螺纹VLÁKNO | 管子外径TRUBKA OD | 尺寸ROZMĚRY | ||||||
E | F | D1 | D2 | I1 | L1 | S1 | S2 | S3 | |
1C-10LL | M10×1.0 | M10×1.0 | 6 | 6 | 38 | 12 | 12 | 12 | |
1C-12LL | M12×1.0 | M12×1.0 | 8 | 8 | 39 | 12 | 14 | 14 | |
1C-12 | M12×1.5 | M12×1.5 | 6 | 6 | 39 | 12 | 14 | 14 | |
1C-14 | M14×1.5 | M14×1.5 | 8 | 8 | 40 | 14 | 17 | 17 | |
1C-16 | M16×1.5 | M16×1.5 | 10 | 10 | 42 | 47 | 19 | 19 | |
1C-18 | M18×1.5 | M18×1.5 | 12 | 12 | 43 | 19 | 22 | 22 | |
1C-22 | M22×1.5 | M22×1.5 | 15 | 15 | 46 | 24 | 27 | 27 | |
1C-26 | M26×1.5 | M26×1.5 | 18 | 18 | 48 | 27 | 32 | 32 | |
1C-30 | M30×2 | M30×2 | 22 | 22 | 52 | 32 | 36 | 36 | |
1C-36 | M36×2 | M36×2 | 28 | 28 | 54 | 41 | 41 | 41 | |
1C-45 | M45×2 | M45×2 | 35 | 35 | 63 | 46 | 50 | 50 | |
1C-52 | M52×2 | M52×2 | 42 | 42 | 66 | 55 | 60 | 60 | |
1D-14 | M14×1.5 | M14×1.5 | 6 | 6 | 45 | 14 | 17 | 17 | |
1D-16 | M16×1.5 | M16×1.5 | 8 | 8 | 47 | 17 | 19 | 19 | |
1D-18 | M18×1.5 | M18×1.5 | 10 | 10 | 49 | 19 | 22 | 22 | |
1D-20 | M20×1.5 | M20×1.5 | 12 | 12 | 51 | 22 | 24 | 24 | |
1D-22 | M22×1.5 | M22×1.5 | 14 | 14 | 57 | 24 | 27 | 27 | |
1D-24 | M24×1.5 | M24×1.5 | 16 | 16 | 57 | 27 | 30 | 30 | |
1D-30 | M30×2 | M30×2 | 20 | 20 | 66 | 32 | 36 | 36 | |
1D-36 | M36×2 | M36×2 | 25 | 25 | 74 | 41 | 46 | 46 | |
1D-42 | M42×2 | M42×2 | 30 | 30 | 80 | 46 | 50 | 50 | |
1D-52 | M52×2 | M52×2 | 38 | 38 | 90 | 55 | 60 | 60 | |
V případě zájmu objednat adaptér v kompletní sadě s řezným kroužkem
a matici, za naše číslo dílu je nutné vložit příponu"RN", například 1C-52RN
Těsnění:
O-kroužek na samčím 24stupňovém kuželu vložen do 24stupňového samičího kužele.
Týká se lehkých (DKOL) a těžkých (DKOS) sérií trubkových fitinků s metrickým závitem.
Připojení:
Paralelní metrický závit, profil podle NFE-03-001 (shodný s ISO 68-1), jehož vnější průměr je vyjádřen v milimetrech.
Profil tohoto závitu je rovnostranný trojúhelník.
Koncovky trubkového typu s metrickým závitem jsou označeny písmenem M, za kterým následuje jejich vnější průměr a stoupání. Př. : M12x1,5
