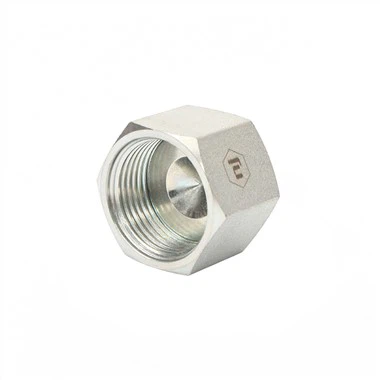

ORFS Matice převlečné Matice
Tvar: Čepice
Typ závitu 1: Čelní těsnění s vnitřním O-kroužkem
Shoda: SAE 520112
O-kroužky čelní těsnění adaptéry
Číslo dílu:
FS0304-C
Atributy:
Tvar: Čepice
Typ závitu 1: Čelní těsnění s vnitřním O-kroužkem
Shoda: SAE 520112
Vložka a matice sestavy uzávěru čelního těsnění
Tvarovky ORFS (O-Ring Face Seal) mají přímý závit a ploché čelo s drážkou pro O-kroužek obrobenou v plochém čele. Těsnění se provádí přitlačením O-kroužku na plochou stranu zásuvkového konektoru.

ČÁST Č. VELIKOST | TRUBKA OD | H O.D. | K LGTH |
FS0304-C-04 | 1/4 | 0.502 | 0.34 |
FS0304-C-06 | 3/8 | 0.620 | 0.37 |
FS0304-C-08 | 1/2 | 0.745 | 0.47 |
FS0304-C-10 | 5/8 | 0.923 | 0.47 |
FS0304-C-12 | 3/4 | 1.097 | 0.53 |
FS0304-C-16 | 1 | 1.347 | 0.59 |
FS0304-C-20 | 1-1/4 | 1.597 | 0.59 |
FS0304-C-24 | 1-1/2 | 1.910 | 0.59 |
